正航儀器設備技術繼電器沖擊電壓及耐濕熱性能等范圍
2015-8-4 來源：正航儀器 作者：小曾 閱讀：次
正航儀器設備技術繼電器沖擊電壓及耐濕熱性能等范圍
1.沖擊電壓
繼電器各電路與外露非帶電金屬部分及外殼之間，應能承受波形為標準雷電波、幅值為5kV的試驗電壓，此后無絕緣損壞現象。試驗后，繼電器仍應符合5.5-5.7規定的性能要求。
在試驗過程中，允許出現不導致?lián)p壞絕緣的閃絡。如出現閃絡，則應復查絕緣電阻和介質強度，介質強度試驗電壓值為規定值的75% 。
1.1 耐溫?zé)嵝阅?/DIV>
繼電器在最高溫度為+40℃. 經兩周期(48h) 交變濕熱試驗。在試驗結束前2h內，用開路電壓為500V的測試儀器，按本標準5.12.1規定都位，測其絕緣電阻應不小于4MQ 。其介質強度應能承受規定的復查試驗電壓值，無絕緣擊穿或閃絡現象。
試驗后，繼電器在標準試驗大氣條件下恢復劫后，應進行外觀檢查。
2. 觸點的長期允許閉合電流

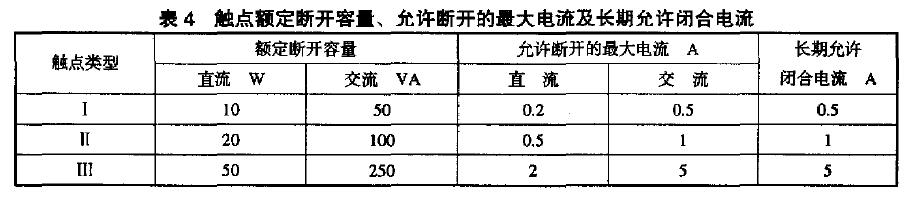

長期允許閉合電流一般按表4選取。
2.1過載能力
觸點應能可靠地閉合和斷開1.5倍額定斷開容量10次，元持續電弧，如有特殊要求，應在企業產品標準中規定。
2.2電壽命
繼電器的電壽命為10次，電壽命試驗速率為720次血。試驗后，繼電器應符合5.5~5.7的要求，并能承受規定復查試驗電壓值的要求，元絕緣擊穿或閃絡現象。
